x3650M5双机热备 rose配置方式

Rose HA for windows安装及配置

X3650M5  2603V4   16G   3*300G 15K  WINDOWS  2008 双机热备配置　方案双机软件采用（ROse HA  存储windows版本）

存储采用　V3500 大盘机器

1、安装前的准备

•
安装两台windows server 2008操作系统

•私用网的 IP 地址必须与客户访问双机控制系统时所使用的公用网的 IP 地址不在同一个网段上

•用 RS232 串口线将服务器 1 和服务器 2 的 COM 口连接起来

•私用网的连接：用一根网线（反线）直连

•公用网的连接：通过 LAN 连接（保证公网、私网各网段可以相互Ping通）

安装Rose HA双机软件

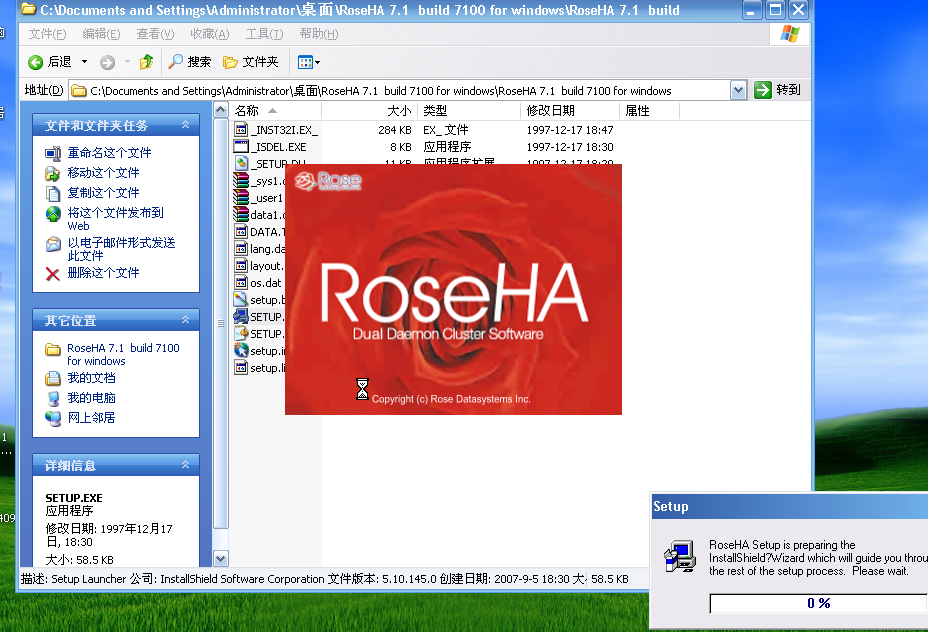

运行 Setup.exe ， ROSE HA 即可自动安装

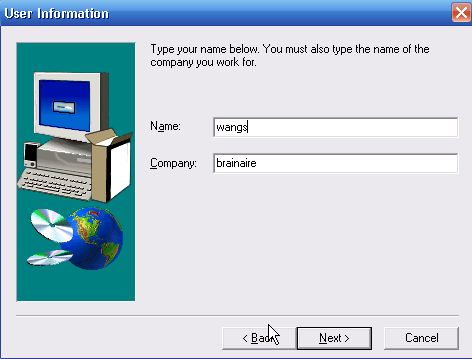

在对话框中输入您的名字和公司名称。并请单击 Next 按扭，安装继续进行。

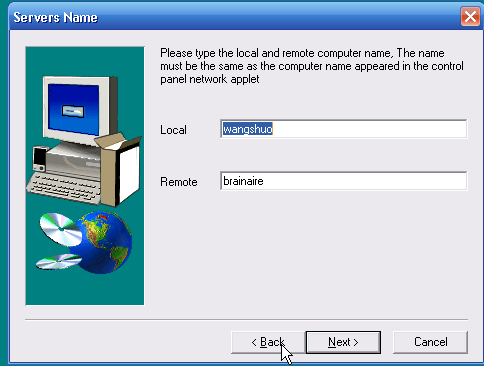

将安装软件的服务器主机名输入 Local 栏里，将另一台服务器的主机 名输入 Remote 栏里。并请单击 Next 按扭，安装继续进行

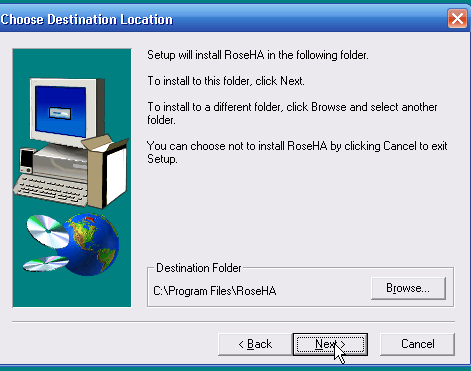

选择安装路径后，并请单击 Next 按扭，安装继续进行

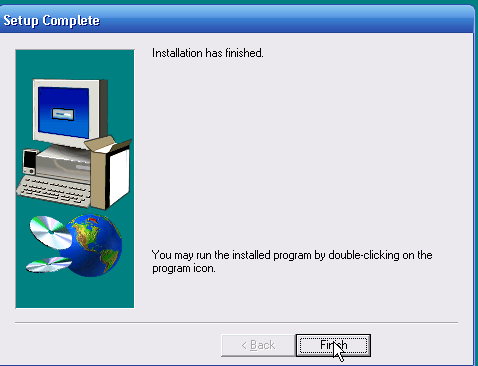

安装完成，单击Finsh，要求一次系统注销过程

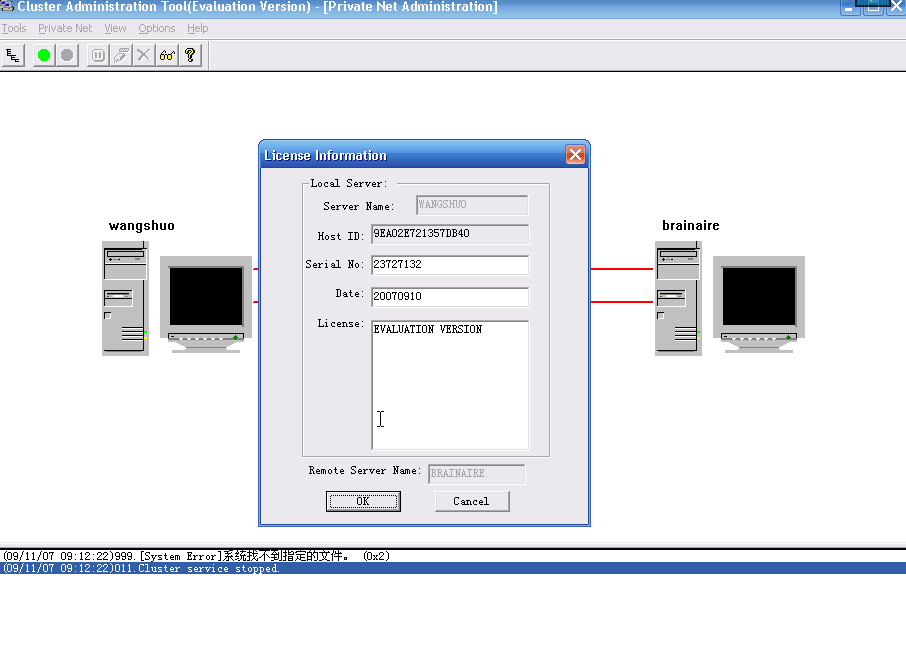

获取 ROSE HA License Codes
单击开始 / 程序 /ROSE HA 。
在 Cluster Administration Tool 下，下拉 TOOLS 菜单，单击 License 即可 •
记下 HOST ID 号，按 OK 即可。

配置 ROSE HA

用户通过单击工具栏的 或 按钮或者在 “ view ” 的下拉菜单中选择“ private Net ” 或 “Resource Object “，进行 ROSE HA 的配置

•
配置私用网 ( Private Net )
启动 C luster Administration Tool ，在 Tools 菜单中，添加 License 后单击启动按钮 。然后，用户通过单击工具栏的 按钮或者在 “View” 的下拉菜单中选择“ Private Net ”，进行私用网( Private Net ) 的配置

•

RS-232 Socket Private Net

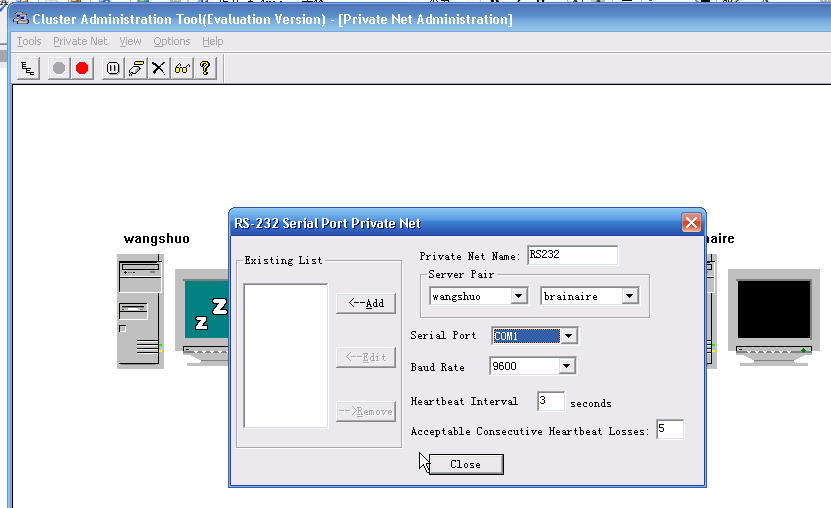

单击 按钮或者从 Private Net 下拉菜单中选择RS-232 Serial Port 。选择端口号 COM1 及波特率 9600 ，然后单击 Add ，选择 Close ，完成 RS-232 的配置。

•

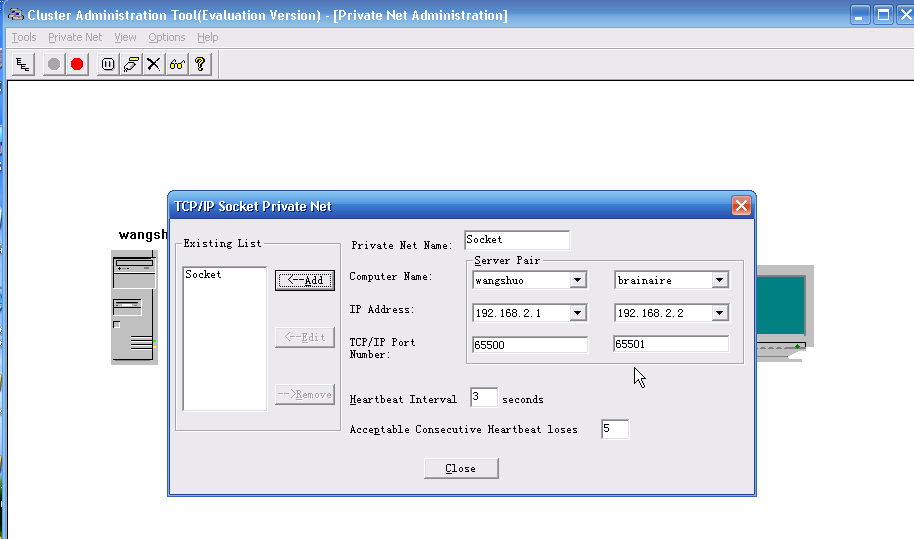

TCP/IP Socket Private Net
单击 按钮或者从 Private Net 下拉菜单中选择 TCP/IP Socket 。在 IP Address 选择 Private Net 所在网段下的网卡地址，然后选择 Add ， Close 即可完成 TCP/IP Socket 设置。

•

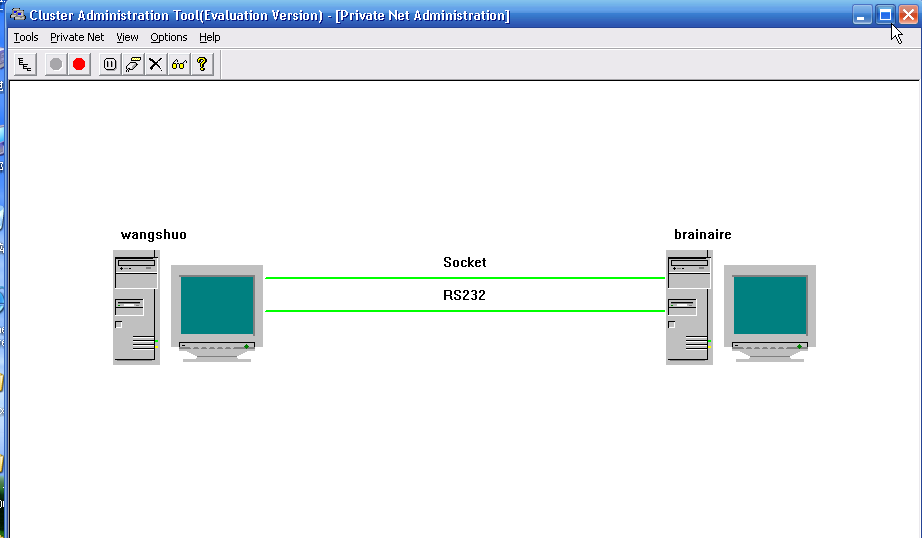

连接成功后会在 Private Net Administration 界面下看到两台主机间的两根心跳线都变为绿色。（注：心跳线的设置必须在两台服务器上都进行设置）

•
配置资源对象 ( Resource Object )
当 Private Net 建立完成后，就可以配置资源对象( Resource Object )了。 用户通过单击工具栏的 按钮或者在 “View” 的下拉菜单中选择“ Resource Objects ”，进行资源对象( Resource Object ) 的配置。配置时只需在工作主机上进行，备份主机一方即可默认。

•
配置 Volume Resource

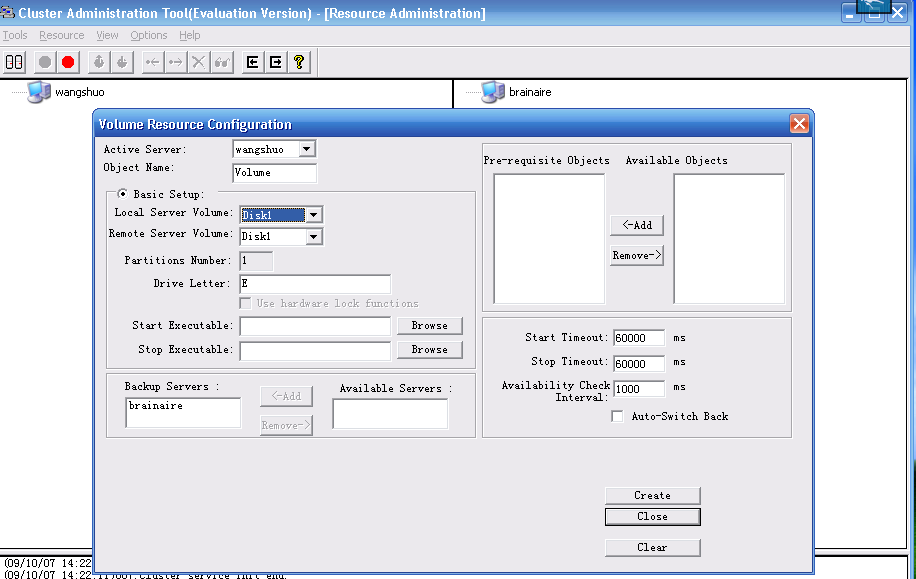

从 Resource 下拉菜单中选择 Create - Volume. 在 Volume 栏中，选择磁盘阵列中共享的盘符，单击 Create 按钮，创建成功后单击 Close 退出。

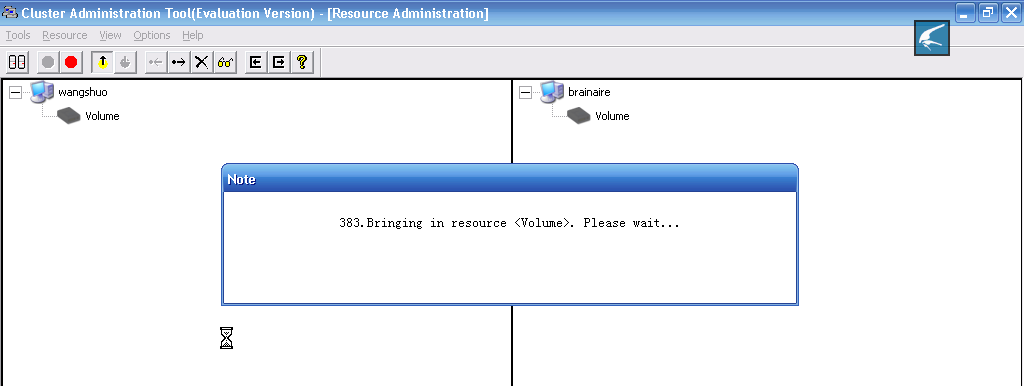

在 Resource Administration 界面中，选中 Volume，使其高亮，然后 单击 （ Bring In ） 按钮

配置 IP Resource
从 Resource 下拉菜单中选择 Create ? IP Address 。在 Active IP Address 中加入逻辑 IP ，在 Server 栏里选择服务器名称和在 Original IP Address 栏中选择该服务器的公用网 IP 地址 ，然后单击 Create 按钮，创建成功后单击 Close 退出。在 Resource Administration 界面中，将 IP 资源 Bring In 。

在 Resource Administration 界面中，选中 IP ，使其高亮，然后单击 ( Bring In ) 按钮。

验证

配置 Alias Name Resource
从 Resource 下拉菜单中选择 Create ? Alias Name 。在 Computer Alias Name 栏中输入双机提供服务的主机别名（为 WANG ）。然后单击 Create 按钮，创建成功后单击 Close 退出。在 Resource Administration 界面中，将 Alias Name 资源 Bring In 。

验证

这是最后的结果

我做的是如果其中的一台服务器当机或Failover时，另一台服务器会接管它的volume中的所有资源

注意：（1）、如果在用TPC/IP做心跳线时，如果看不到远端的IP地址，在两端的服务器中打开C:\WINDOWS\system32\drivers\etc下的hosts用记事本打开，把两端服务器的公网的IP和相对应的主机名添加重新启动两边的服务器就可以看到了。

    （2）、把两边服务器的登录密码最好设置一样。

开关机顺序：

关机顺序：先关备机，再关主机，最后关磁盘阵列。

开机顺序：先开磁盘阵列，初始化完毕之后，开启主机，然后再开备机。
